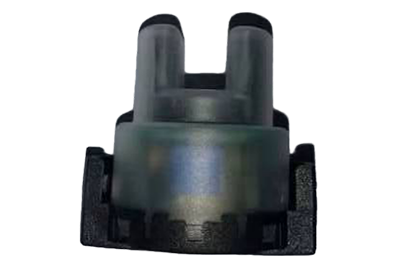

本水浊度传感器由红外线发射和接收及塑料外壳组成,其工作原理是当红外光线穿过一定量的水时,光线的透过量取决于该水的污浊程度。
水越污浊,透过的光越少,光接收端把透过的光强转换为对应的电流大小,透过的光多,电流大,反之透过的光少,电流小。通过测量接收端电流的大小,就可以计算水的污浊程度。
参数
符号
最小值
典型值
最大值
单位
测试条件
输入
发射管
正向电压
VF
1.2
1.3
V
IF=20 mA
反向电流
IR
10
mA
VF=5V
峰值波长
lp-IR
940
nm
输出
探测器
集电极暗电流
ICEO
5
100
nA
VCE=10V
IF=0mA
Ee=0mW/cm2
集电极-发射极
饱和电压
VCE(sat)
0.1
0.4
Ic=2mA
IF=20mA
lp-PT
880
-
电源电压
VCC
输出电压
VO
0~5
比值范围
Ra
0~1000
NTU
绝缘电阻
D.C 500V
超过 100 MΩ
绝缘电压
耐压A.C 1800V
